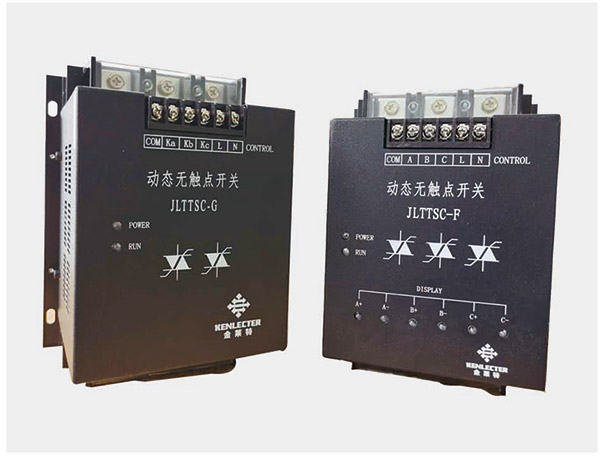

JLT-TSC series reactive power dynamic complement regulator (non-contact, thyristor switch)
產品簡介
本系列采用大功率并聯晶閘管模塊、隔離電路、均壓觸發專利技術、 保護電路及散熱裝置等元件組成，可用于690V以下容性或感性負載的通斷控制，通斷時無涌流、無過電壓，工作時無噪音，允許頻繁投切，安裝、接 線簡單方便,特別適用于快速投切的Svc型動態低壓無功補償裝置。其中 JLT-TSC系列無功動補調節器的三相獨立控制技術解決了三相不平衡沖擊負荷補償的技術難題。該系列無功動補調節器通過了電力工業無功補償成套裝置質量檢驗中心的檢驗。
主要技術參數
?額定電壓:110V 450V, 690V
?控制電容:60kvar, ,3 x 20kvar
?額定頻率：50Hz
?過零投切無涌流
?環境溫度：一 25°C一 +55°C
?控制信號:DC12V
?海拔高度：2000m

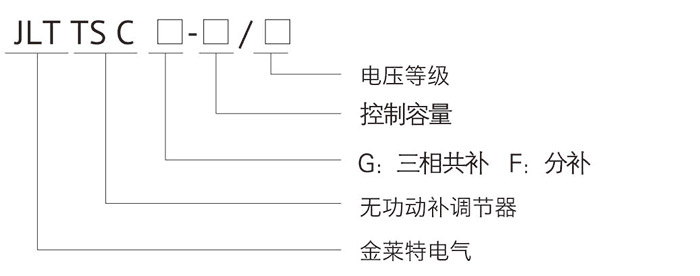

型號說明
注：如需內三角無功動補調節器.容量標識為3x容量.
例：JLTTSC-3x25/400為75Kvar內三角控制無功動補調節器型號
功能特點
?應用我公司硏發的均衡電壓專利技術，無功動補調節器重復投切速度比其它普通動補調節器快速十倍；
?采用過零觸發技術，控制可控硅電壓過零時導通，電流為零時切除，確保投入電容無涌流；
?采用進口可控硅投切，反向耐壓1600V ,經過10年運行證明質量可靠；
?使用壽命長達10萬小時以上,免維修，投入時間l<20ms;
?結構設計合理，接線簡單，安裝調試方便,可三相和分相補償；
?采用了有效的保護電路，提高了調節器的抗諧波能力；
?采用了溫控技術，可靠保證可控硅在規定溫度范圍內工作，當有元件出現故障時或某種原因造成調節器溫度超標時，調節器會自動退出，有效保 護調節器不損壞；
?充分采用集成電路，盡量減少分立元件，使得調節器體積盡可能合理并減小，可使整個柜體的成本降低；
?抗干擾電路設計，提高了調節器的抗干擾能力，有效防止誤觸發引起可控硅擊穿故障。

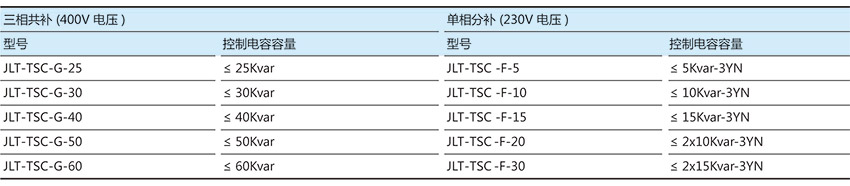

無功動補調節器標準型號選型列表
注:400V電壓等級時無需標準,其它電壓等級時需標注系統電壓等級。

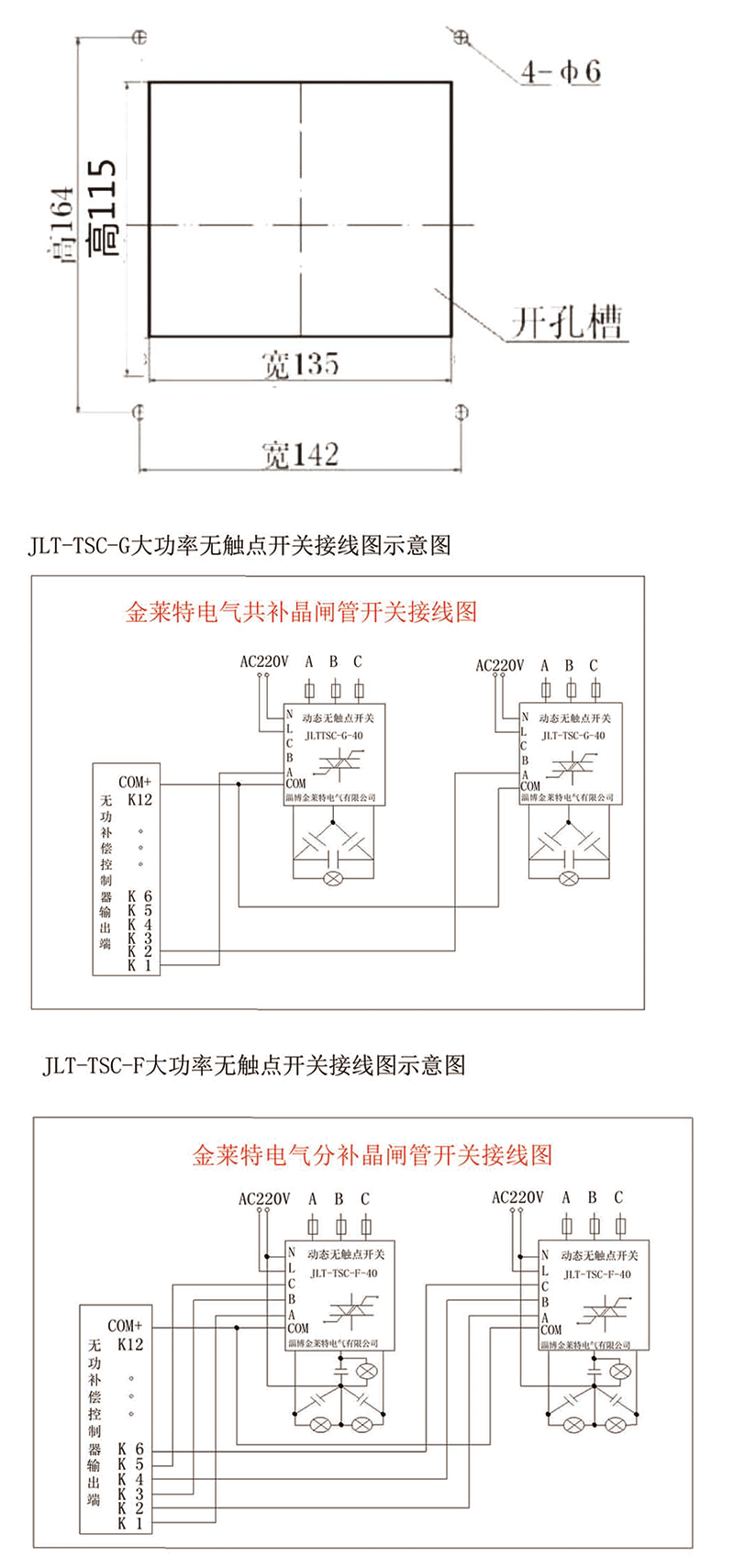

安裝尺寸及接線原理圖
