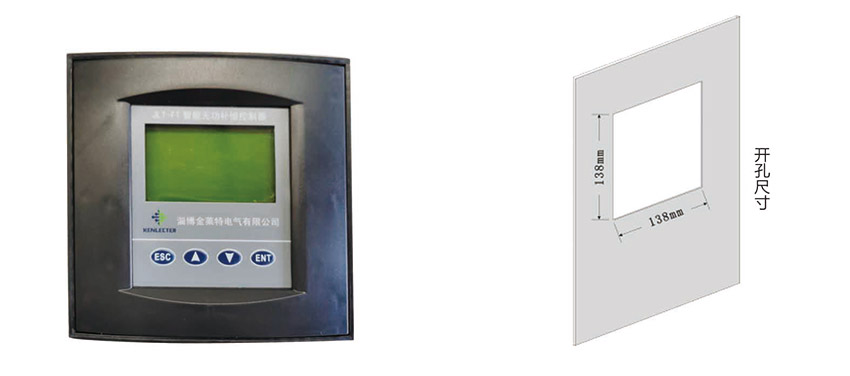

產品簡介
JLT-FT/64智能混合補償控制器是集數據采集、無功補償、電網參數分析等功能于一體的新型配電測控設備，適用于交流0.4KV、50Hz低壓配電系 統的監測及無功補償控制。
JLT-FT/64智能無功補償控制器以高速數字信號處理器為核心，采用交流取樣，人機界面為128X64點陣大屏幕液晶顯示器，其具有配電監測、無 功補償、諧波分析，自適應頻率算法，輸入信號在45Hz~55Hz之間變化。
RJ45通訊接口 ,方便與智能電容之間的通訊連接。
技術特點
?空氣溫度：空氣溫度不高于+65。。不彳時-25°C。
?大氣條件：空氣濕度在2CTC時不超過90% ,在溫度較低時，允許有較高的相對濕度。
?海拔高度：不超過2500米。
?環境條件：周圍介質無燃爆危險，無腐蝕性氣體，無導電塵埃及雨雪侵蝕，安裝地點不能劇烈振動。
基本參數
電源電壓 | AC 220V±20% |
取樣電壓 | AC 220V±20% |
電源頻率 | 50Hz±5% |
取樣電流 | 0~5A |
整機最大功耗 | 視所控制的投切開關功率而定 |

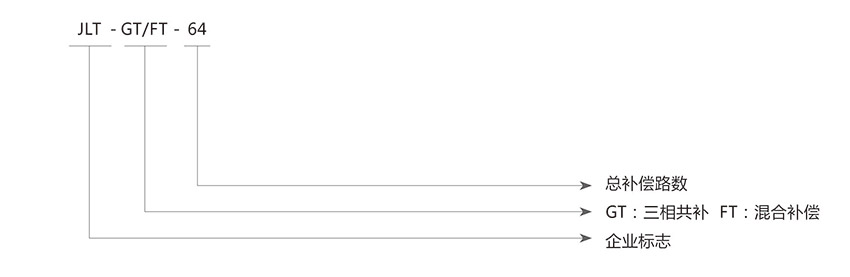

型號說明
測量精度
電壓 | ±0.5% |
電流 | ±0.5% |
有功功率 | ±1.0% |
無功功率 | ±1.0% |
頻率 | ±0.5% |
功率因數 | ±1.0% |
基本控制參數
控制靈敏度 | 30mA |
目標COScp | 0.85 ~ 1.00 步長0.01 出廠預置1.00 |
門限系數 | 0.5 ~ 1.2 步長0.1 出廠預置1.0 |
投切延時（1） | 0.1s ~ 600s 步長0.1 出廠預置30s |
投切延時（2 ） | 00s ~ 300s 步長1 出廠預置180s |
過壓保護 | 235V-280V 步長IV 出廠預置246V |
欠壓保護 | 210V-175V 步長IV 出廠預置200V |
諧波電壓超限 | 00.0% ~ 100.0% 步長 0.5% 出廠預置 10.0% |
諧波電流超限 | 00.0% ~ 100.0% 步長 0.5% 出廠預置 30.0% |
