產品簡介

JLT-TS（F）MLC系列低壓智能濾波模塊系列是0.4KV低壓配電網高效節能、降低線損、提高功率因數和電能質量的新一代設備。它由智能測控單元,晶閘管開關觸發電路，散熱系統，溫控系統，線路保護單元，電抗器，電容器組成。替代常規由智能控制器、熔絲、晶閘管開關或機械式接觸器、 熱繼電器、電抗器、低壓電力電容器、指示燈等散件在柜內和柜面由導線連接而組成的自動裝置。改變了傳統裝置體積龐大和笨重的結構模式，從而使新一代低壓設備具有效果更好，體積更小，安裝更方便，功耗更低，質量更可靠，節約成本更多，使用更加靈活，維護更加方便,使用壽命更長，可靠性

更高的特點,適應了現代電網及礦山用電的更高要求。

技術特點

?過零投切：采用純可控硅作為主要投切器件，采用過零觸發電路,能真正實現電壓過零投入,電流過零切除，無投切涌流，投切速度快，能 達到20ms ,大大提高了設備的耐電壓，電流沖擊，功耗小，減少了常規電容器柜內80%的能耗

?三相補償（共補濾波模塊）：實現三相補償，三相負荷平衡時進行補償，達到良好的補償效果

?溫度保護（選配）：自愈式低壓電力電容器內置溫度傳感器，能夠反映電容器過電壓，過諧波，漏電流過大和環境溫度過高等情況下導致電容器內部 發熱，實現過溫度保護，超過設定溫度以后自動切除電容器,退出運行，達到保護設備的目的

?智能網絡：多臺聯網使用時，通過時序競爭，某一臺成為主控電容，其余皆為輔控電容，無須設置，構成低壓無功自動控制系統；如果個別從機故 障，不進行投切動作，不影響其余工作，如果主機故障，其余電容再經過時序競爭，自動產生一個新的主控電容，組成一個新的系統；容量相同的按循 環投切原則，容量不同的按適補原則投切;485通訊接口，可以接入后臺計算機，進行配電綜合管理

?積木結構：產品標準化、模塊化，取代了傳統的控制器、空氣開關、交流接觸器、可控硅開關、熱繼電器、電抗器、電容器，將其合為一個整體，發 熱量小,組屏安裝的時候采用積木堆積方式,只需單體簡單快速更換

?接線簡單：多臺電容器組屏安裝，生產工時比傳統模式減少60%以上，同時減少80%連接線，減少80%的節點，柜內簡潔，在使用現場快速組裝,大 大提高了生產效率

?維護方便：液晶屏中文顯示保護動作類型，有過壓、欠壓、過流、小電流等；智能式電容器具備自診斷功能，可以在液晶屏上反映以上故障，有利于 現場故障查找

?效果顯著：保障系統電壓穩定合格；提高功率因數，對投入電容器進行預測，若投入過補，則不投入，避免無功超額而罰款；控制可靠性100%,提 高配變有功出力，減少增容投資，降損節能

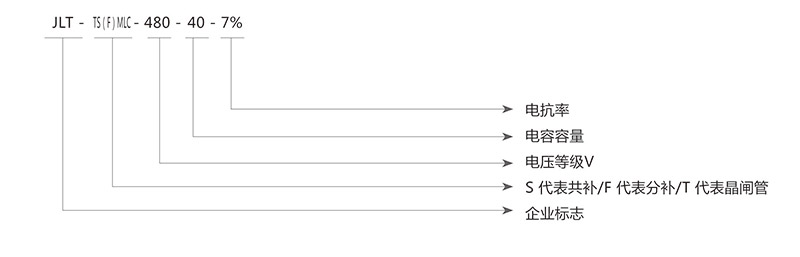

型號說明

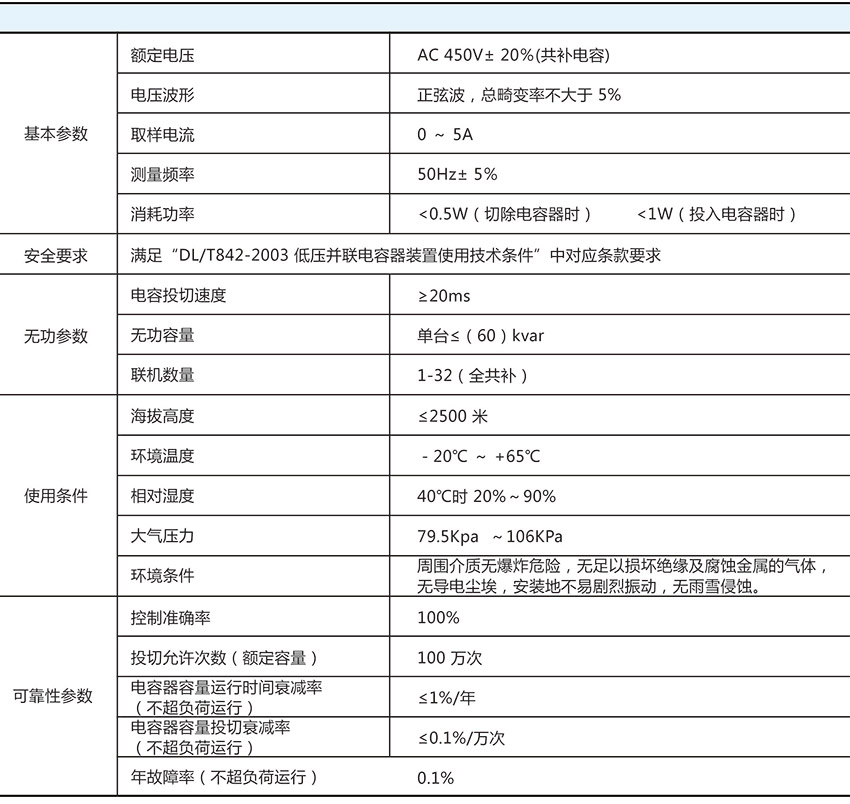

技術參數
